HISTORIA DEL TELEFONO

TELEFONO

https://image.slidesharecdn.com/eltelefono10-2-160503015856/95/historia-del-telefono-5-638.jpg?cb=1462240767

El telefono es una herramienta de comunicacion diseñado para transmitir señales acusticas a distancia por medio de señales electricas.

Alexander Graham Bell por mucho tiempo fue conssiderado como el inventor de este dispocitivo, pero esto no fue asi ya que el solo fue el primero en pantentarlo (1876).

en 2002 el congreso de estados unidos dio reconocimiento de que llamo "telefono" esta herramienta a Antonio Maucci y no a Bell.

Maucci por problemas economicos no pudo patentar, y solo pudo presentar un breve descripcion de este aparato esto ocurrio en 1871.

En 1854 Maucci construyo el telefono solo para conctar su oficina su casa y su dormitorio, esto devido a que su esposa estaba inmovilizada por la enfermdad que sufria en ese entonces.

En 1860 Maucci hizo publico su invento.

En 1876 Graham Bell registro una patente que realmente no describia como tal al telefono pero mencionaba algo parecido, cuando Maucci se entero de que esto estaba sucediendo pidio un abogado que interveniera en esto pero no fue atendido.

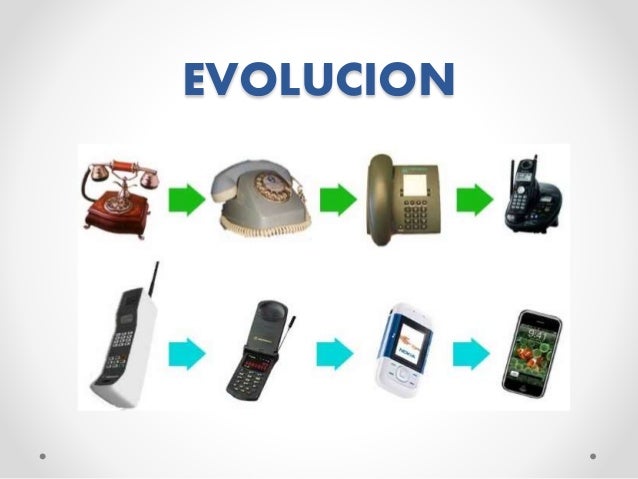

EVOLUCION Y SU UTILIZACION

• La introducción del micrófono de carbón, que aumentaba de forma considerable la potencia emitida, y por tanto el alcance máximo de la comunicación.
• El dispositivo antilocal Luink, para evitar la perturbación en la audición causada por el ruido ambiente del local donde está instalado el teléfono.
• La marcación por pulsos mediante el denominado disco de marcar.
• La marcación por tonos multifrecuencia.
• La introducción del micrófono electret o electret, micrófono de condensador, prácticamente usado en todos los aparatos modernos, que mejora de forma considerable la calidad del sonido.

En cuanto a los métodos y sistemas de explotación de la red telefónica, se pueden señalar:

• La telefonía fija o convencional, que es aquella que hace referencia a las líneas y equipos que se encargan de la comunicación entre terminales telefónicos no portables, y generalmente enlazados entre ellos o con la central por medio de conductores metálicos.
• La central telefónica de conmutación manual para la interconexión mediante la intervención de un operador/a de distintos teléfonos (Harlond), creando de esta forma un primer modelo de red. Primeramente fueron las centrales manuales de batería local (teléfonos alimentados por pilas o baterías) y posteriormente fueron las centrales manuales de batería central (teléfonos alimentados desde la central).
• La introducción de las centrales telefónicas de conmutación automática, constituidas mediante dispositivos electromecánicos, de las que han existido, y en algunos casos aún existen, diversos sistemas: sistema de conmutación rotary (en España sistemas 7A1, 7A2, 7D, 7BR, AGF), y sistema con conmutador de barras cruzadas (En España: Sistemas Pentaconta 1000, PC32, ARF) y otros más complejos.
• Las centrales de conmutación automática electromecánicas, pero controladas por computadora (En España: Sistema MORE). También llamadas centrales semielectrónicas (en España: sistemas Pentaconta 2000, Metaconta, ARE).
• Las centrales digitales de conmutación automática totalmente electrónicas y controladas por ordenador, la práctica totalidad de las actuales, que permiten multitud de servicios complementarios al propio establecimiento de la comunicación (los denominados servicios de valor añadido). En España: Sistemas AXE (de Ericsson), Sistema 12 o 1240 (Alcatel) y sistema 5ESS (Lucent).
• La introducción de la Red Digital de Servicios Integrados (RDSI) y las técnicas DSL o de banda ancha (ADSL, HDSL, etc,), que permiten la transmisión de datos a más alta velocidad.

La telefonía móvil o celular, que posibilita la transmisión inalámbrica de voz y datos, pudiendo ser estos a alta velocidad en los nuevos equipos de tercera generación.

FUNCIONAMIENTO

El telefono esta formado por dos circuitos los cuales funcionan juntos: el circuito de converzacion y el de marcacion.

https://es.wikipedia.org/wiki/Tel%C3%A9fono#/media/File:Tlf_1.png

El circuito de converzacion se compone de 4 partes principales: la bibina hibrida, el auricular, microfono de cabon un impedancia de 600.

La transferencia de señal desde la linea al auricular: Esta señal se genera desde el microfono y este se divide en 2 partes L1 y L2, la primera va a la linea y la segunda se pierde en pero las dos inducen corrientes iguales.

Circuito de marcacion: este esta formado por un disco que al retroceder acciona un interruptor que corresponde al digito marcado.

https://es.wikipedia.org/wiki/Tel%C3%A9fono#/media/File:Tlf_3.PNG

https://es.wikipedia.org/wiki/Tel%C3%A9fono#/media/File:Tlf_5.PNG



fuente:https://es.wikipedia.org/wiki/Tel%C3%A9fono
